南海锥型实体橡胶护舷
锥型实体橡胶护舷是第三代护舷，具有极佳的性能和效率。圆锥体形状使锥型橡胶护舷即使在很大的压缩角度也非常稳定。
南海锥形实体橡胶护舷是一种高效的橡胶护舷，可用于各种应用。 它有一个圆锥形体和完全嵌入橡胶的安装法兰。 其精致的几何形状和锥形形状造就了许多出色的性能特征。
南海锥型实体护舷的高度介于300 和 2,000 毫米，具有出色的性能和效率。 圆锥体形状使锥形护舷即使在大压缩角下也非常稳定，并提供出色的剪切强度。 随着过载停止，锥形护舷更能抵抗过度压缩。
锥型实体橡胶护舷特点
- 高效的几何形状，稳定抗剪切。
- 大偏转，高性能。
- 多种橡胶化合物选择，可以支持大面板。
- 角度压缩性能更好，高达 10° 的接触角无性能损失。
- 尺寸范围广，可满足多种设计。

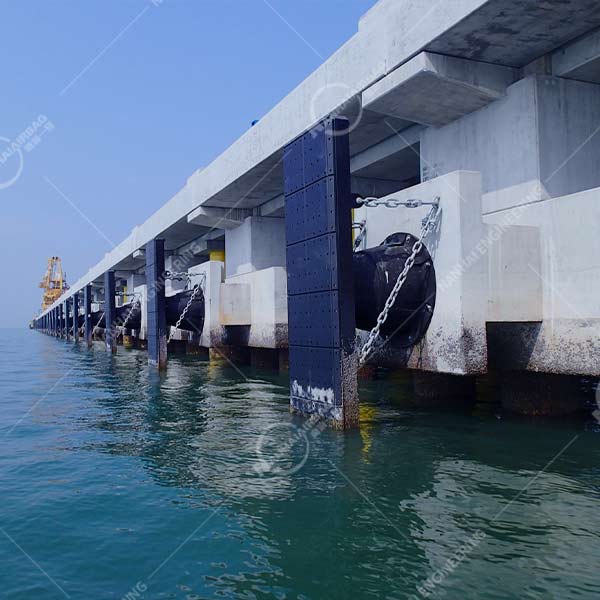

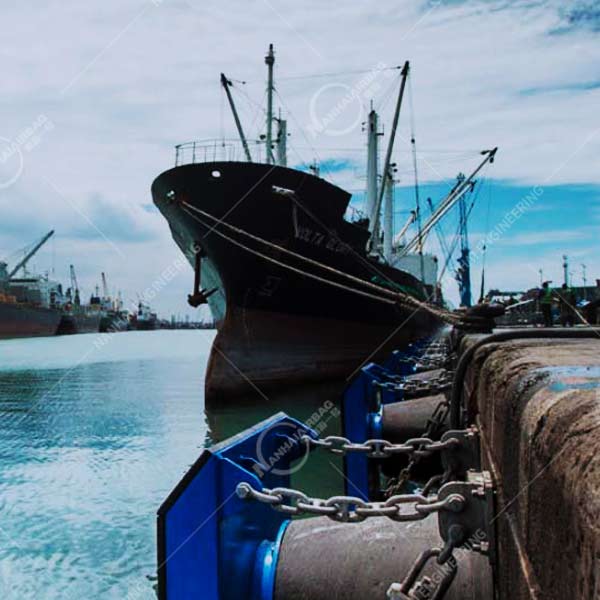

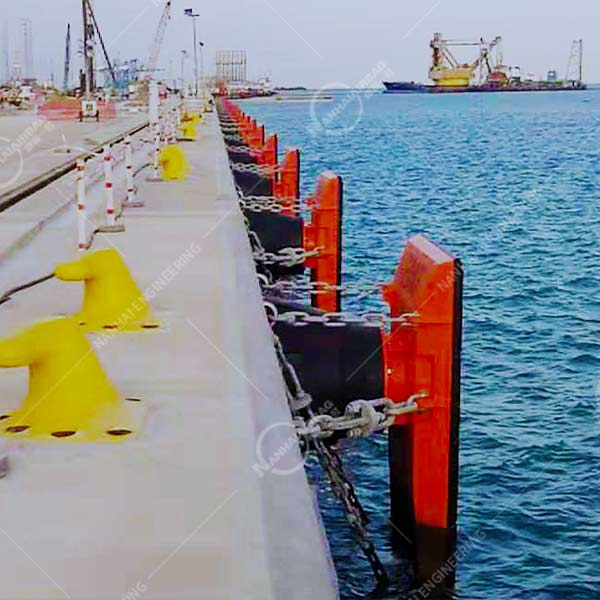

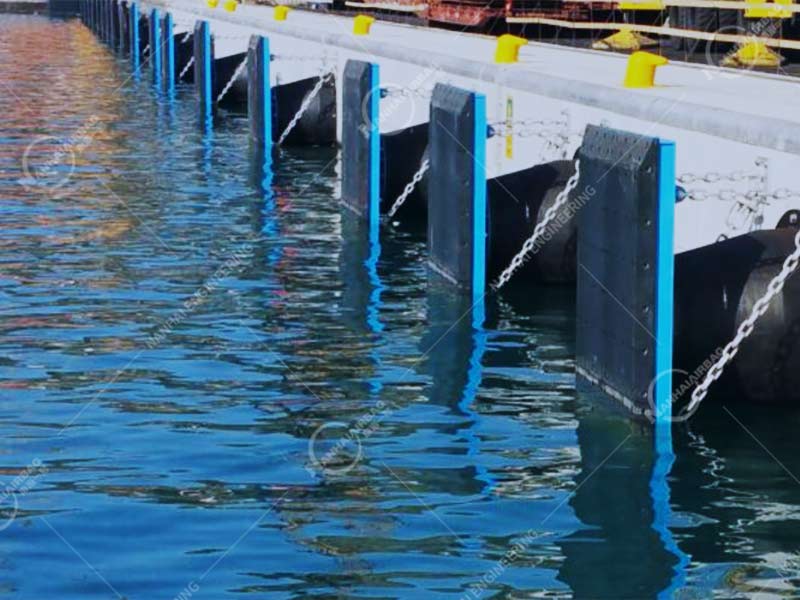

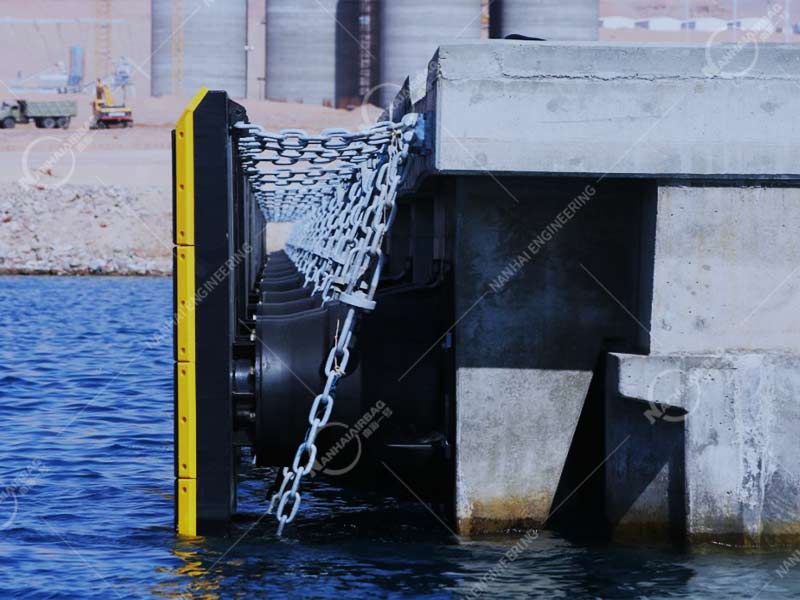

锥型实体橡胶护舷应用
集装箱和散货码头|石油、天然气和液化天然气终端|一般货运码头|邮轮码头|渡轮和滚装码头|海上平台|多用户泊位|海军
我们长期储备常规型号
锥型实体护舷库存，想要快速发货？
联系我们！
0531-88723323
15288858360
nanhai@airbag.cc

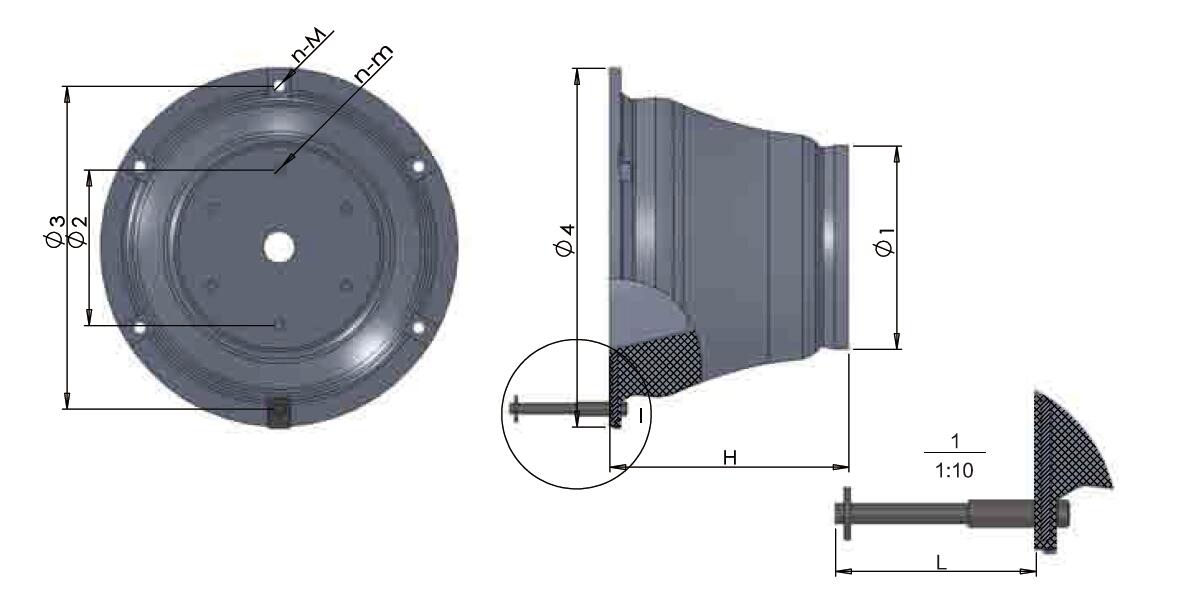

锥型实体橡胶护舷尺寸结构
| 规格 | H | Φ1 | Φ2 | Φ3 | Φ4 | n | m | M | 参考重量（kg） |
| 500H | 500 | 425 | 325 | 675 | 750 | 4 | M24 | 30 | 140 |
| 600H | 600 | 510 | 390 | 810 | 900 | 6 | M24 | 30 | 232 |
| 700H | 700 | 595 | 455 | 945 | 1050 | 6 | M30 | 38 | 395 |
| 800H | 800 | 680 | 520 | 1080 | 1200 | 6 | M36 | 44 | 540 |
| 900H | 900 | 765 | 585 | 1215 | 1350 | 6 | M36 | 44 | 760 |
| 1000H | 1000 | 850 | 650 | 1350 | 1500 | 6 | M42 | 50 | 1015 |
| 1100H | 1100 | 935 | 715 | 1485 | 1650 | 6 | M42 | 50 | 1505 |
| 1150H | 1150 | 998 | 750 | 1550 | 1725 | 6 | M42 | 50 | 1600 |
| 1200H | 1200 | 1020 | 780 | 1620 | 1800 | 8 | M42 | 50 | 1960 |
| 1300H | 1300 | 1105 | 845 | 1755 | 1950 | 8 | M48 | 60 | 2400 |
| 1400H | 1400 | 1190 | 930 | 1890 | 2100 | 8 | M48 | 60 | 3060 |
| 1600H | 1600 | 1360 | 1060 | 2160 | 2400 | 8 | M48 | 60 | 4600 |
| 1800H | 1800 | 1530 | 1190 | 2430 | 2700 | 10 | M56 | 70 | 6600 |
| 尺寸可按要求定制。 （单位：毫米） | |||||||||
|

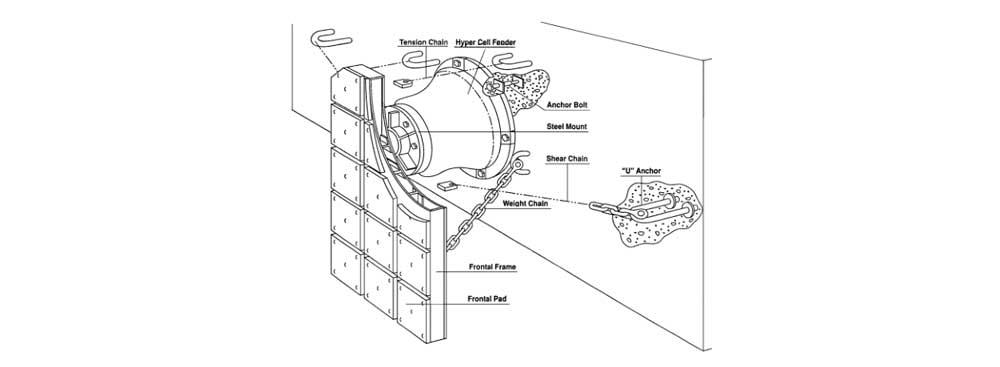

零件名称 |
应用 |
材料 |
|
|
— 护舷 |
吸收船舶靠泊能量，保护码头和船舶。 |
橡胶：Q235 |
|
|
— 正面框架 |
降低表面压力，承受挡泥板产生的反作用力，增加接触面积。 |
Q235 彩绘， Q235热镀锌 |
|
|
— 额垫 |
降低摩擦系数以保护船体。 |
超高分子量聚乙烯 |
|
|
— 预内置集 |
预装螺栓和螺母 |
将护舷固定到底座上。 |
不锈钢（或 Q235） |
|
预置 U 形环 |
连接链条。 |
Q235 彩绘， Q235热镀锌 |
|
|
— 连杆螺栓，螺母 |
连接护舷和贴面板等套件。 |
不锈钢或热镀锌 |
|
|
— 链条 |
配重链条 |
支撑前面板，避免下垂。 |
Q235 热镀锌或烤漆 |
|
张力链条 |
限制挡泥板挠度，同时下部受力。 |
Q235 热镀锌或烤漆 |
|
|
剪切链 |
防止挡泥板系统剪切偏转。 |
Q235 热镀锌或烤漆 |
|

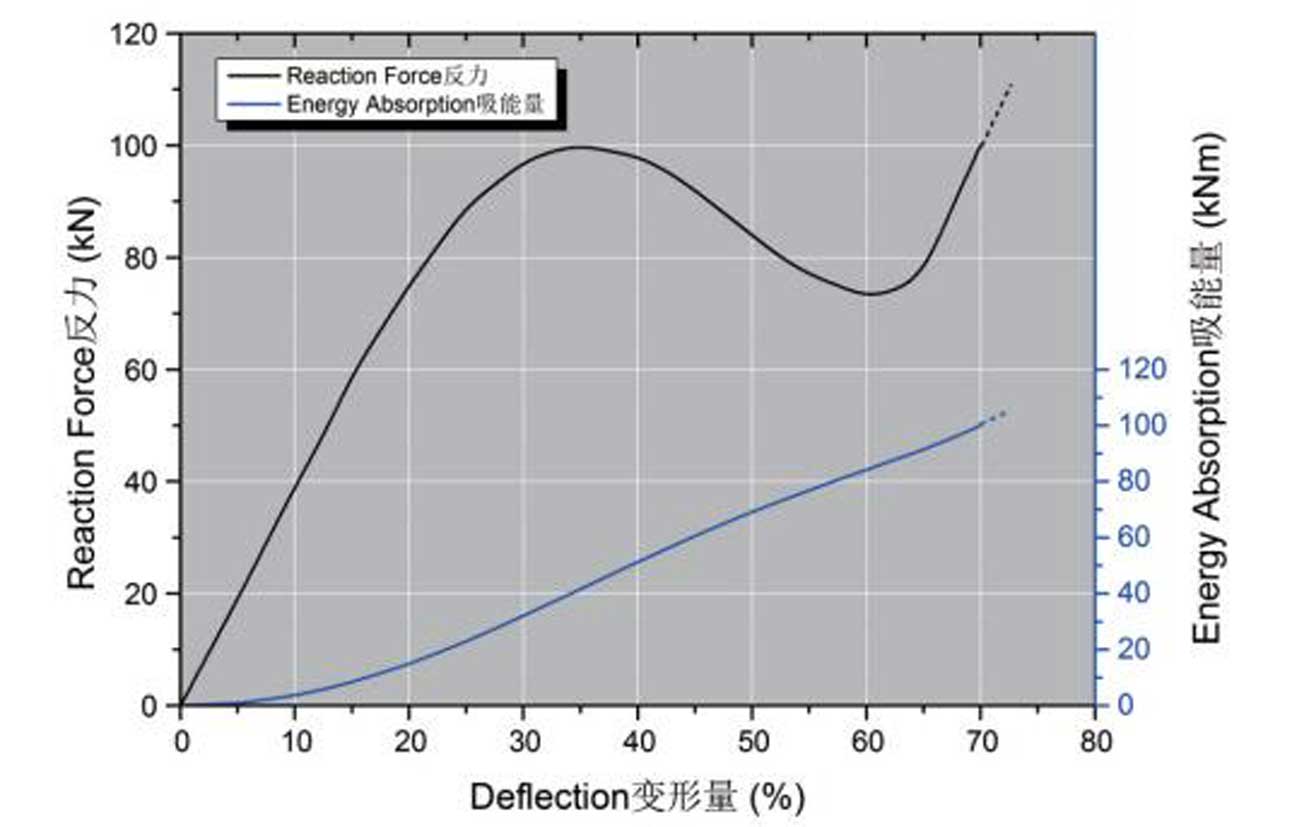

锥型实体橡胶护舷优势和性能
| 规格 | 设计压缩变形 70% | 最大压缩变形 72.5% | ||||||||||||||
| RS | RH | RO | RL | RS | RH | RO | RL | |||||||||
| R | E | R | E | R | E | R | E | R | E | R | E | R | E | R | E | |
| 500H | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 47 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 |
| 600H | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 94 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 |
| 700H | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 150 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 |
| 800H | 862 | 368 | 706 | 294 | 502 | 224 | 402 | 224 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 |
| 900H | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 306 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 |
| 1000H | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 437 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 |
| 1100H | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 495 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 |
| 1150H | 1764 | 1029 | 1392 | 882 | 1038 | 666 | 830 | 666 | 1985 | 1103 | 1593 | 938 | 1152 | 717 | 919 | 588 |
| 1200H | 1846 | 1093 | 1496 | 952 | 1106 | 705 | 890 | 705 | 2045 | 1149 | 1665 | 998 | 1227 | 739 | 985 | 587 |
| 1300H | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 1043 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 |
| 1400H | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 1079 | 2506 | 1756 | 2005 | 1405 | 1604 | 1124 | 1278 | 896 |
| 1600H | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1418 | 1548 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 |
| 1800H | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 2264 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 |
注:
(1)其它性能规格供需双方协商
(2)R-反力(KN),E -吸能量 (KN-M) ;
(3)RS-超高反力型，RH-高反力型，RO-标准反力型，RL-低反力型
(4)性能公差:10%。
|
RS: 超高反作用力 |
|
|
RH: 高反作用力 |
|
|
RO: 标准反作用力 |
|
|
RL: 低反作用力 |
|
|
R: 反作用力 (kN) |
|
|
E: 能量吸收 (kNm) |
|
|
额定偏转：70% |
|
|
性能容差：±10% |
